一、正錐型提取罐概述：
正錐型提取罐也叫直錐型提取罐，有的寫作正錐形提取罐，可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環滲漉作用、芳香油提取及有機溶媒回收等多種工藝操作。具有效率高、操作方便等優點，罐內配備CIP清洗系統符合GMP標準。本設備可組合成動態提取系統。
二、工作原理：
正錐型提取罐的整個提取過程是在密閉可循環系統內完成，可行常壓提取，也可帶壓低提取、無論是水提、醇提、提油或作其它用途，其具體工藝要求均有中藥廠根據藥物性能要求自行切出。
(1)水提：水和中藥裝入提取罐內，開始給夾層熱源，罐內沸騰后減少供給熱源，保持罐內沸騰即可，維持時間根據提取藥理工藝而定，如密閉提取需給冷卻水，使蒸汽汽體冷卻后回到提取罐內，保持循環和溫度。;
(2)醇提：先將藥和酒精加入罐內須密閉，給夾層熱源蒸汽，打開冷卻水使罐內達到需要溫度時減少供給熱源，使上升汽態酒精經過冷凝器后成液態酒精回流即可，為了提高效率率，可用泵強制循環，使藥液從罐下部通過泵吸出再缸上部進口回至罐內，解除局部溝流；
(3)提油：先把含有揮發油的中藥和水加入提取罐內，打開油分離器的循環閥門，調整旁通回流閥門，開供給熱源閥門達到揮發溫度時打開冷卻水進行冷卻，經冷卻的藥液應在分離器內保持一定高度使之分離，再個油水分離器輪換使用；
(4)回收油精：將酒精加入缸內，給蒸氣打開冷卻水，再打開回收閥門即可；
三、結構組成：
正錐型提取罐成套設備由1.提取罐；2.泡沫捕集器；3.氣液分離器；4.冷卻器；5.冷凝器；6.油水分離器；7.料液泵；8.管道過濾器及內部聯接管路構成。
正錐型提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作臺等；提取罐保溫層以巖棉作為保溫材料。
內筒體材質為SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板。 正錐型提取罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。
四、結構特性：
1、傳統形式，所占建筑空間較小，為提取車間廣泛使用。
2、出渣門上設有底部加熱，使藥材提取更加完全。
3、改進出液方式和增加攪拌裝置后可應用于動態提取系統。
五、設備包括：
消沫器、冷凝器、冷卻器、過濾器、油水分離器、藥液泵。

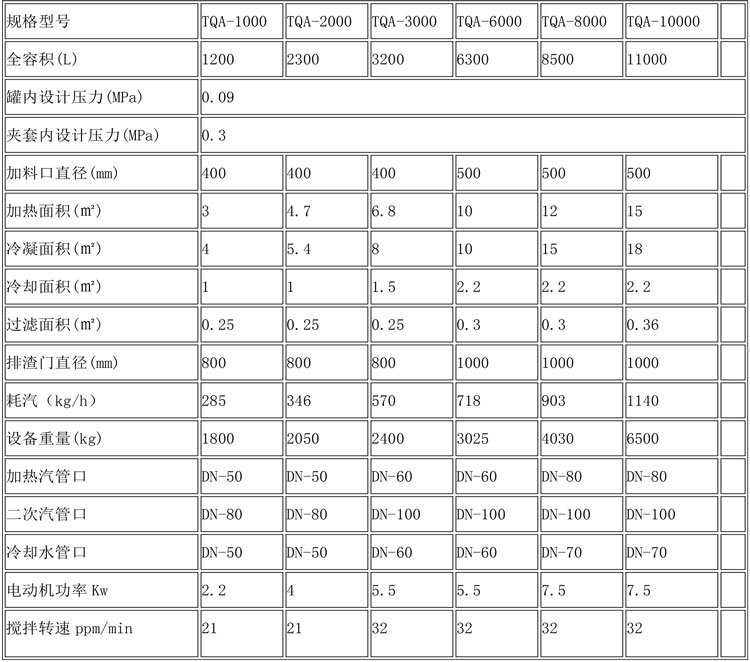

六、選型參數： 七、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《鋼制壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
正錐型提取罐選型：
